前言

努比亚在红魔品牌五周年发布会上带来了一款150W氮化镓充电器，这款充电器为2C1A接口，并配有一个150W输出的DC接口。充电器采用透明外壳设计，可以观察到内部的零件，并且还配有彩色液晶屏幕和RGBLED彩灯，非常具有科技感，搭配配套的延长线可作为桌面充电器使用。

这款充电器还支持快充，两个USB-C接口均支持140W输出，能够满足苹果MacBookPro笔记本电脑急速充电，通过自带的DC接口和连接线还可以为其他笔记本供电。还支持蓝牙连接设置动态待机动画和信息监控模式。下面充电头网就对这款150W氮化镓充电器进行拆解，看看内部的方案和用料。

氘锋150W全能充GaN充电器开箱

包装盒顶面中心透明橱窗设计，可见内部充电器实物，橱窗上下印有DAO150WGANCHARGER。

盒子一侧印有红魔品牌logo。

包装盒天地盖设计，底部贴有充电器信息贴纸。

包装内含充电器、带桌面超能模块的电源线、CtoC数据线、DC5521连接线、收纳袋以及使用说明书。

两条配线端头采用相同的金属外壳外套塑料壳结构设计，线身均为黄色配色，不过实际上DC5521连接线的颜色要更加鲜艳一点。线身都非常的柔韧，表面具有亲肤手感，上手体验非常棒。

线头外壳设计机械感十足，外层塑料壳通过螺丝固定，整体十分硬核。

DC线端头特写。

实测CtoC线长度为150cm。

测得DC5521连接线长度为152cm，两条线长度均为1.5米级的，足以胜任大多数应用场景。

另外测得两条线带扎带总重量约为114g。

另外使用ChargerLABPOWER-ZKM003C测得CtoC线带有E-Marker芯片，电力传输能力为50V5A，可以支持快充，充电性能相当强悍。

电源线自带可灵活拼装和拆卸的桌面超能模块，与充电器组装看上去既美观又可以将排插隐藏在桌底，化身完美桌搭，卸掉超能模块后可以轻松携带出行，满足桌搭、出行等多种场景的快充使用。

电源线输入端为双脚插头，插头外壳上设计有圆凹面，方便用户插拔使用。

从插头内侧信息可以了解到，制造商为领亚电子科技股份有限公司，规格为10A250V~，通过了CCC认证。

桌面超能模块连接端为凸起U型设计，结构上可以起到加强固定不易松动脱落作用。

实测电源线长度约为154cm。

充电器为十分规整的几何长方体造型，外壳延续系列十分硬核的透风银翼风格设计，同时融入全新RGB炫酷灯效以及交互式全彩显示屏，为用户带来未来科技感般的使用体验。

作为一款多口大功率充电器，内部采用凝胶+超导散热金属双重散热形态，透过实物透明外壳可见内部喷涂银灰色金属漆的超导散热金属板。

机身正面右侧区域印有系列“氘”字，超导散热金属板作为背景，表面基于氘元素符号和原子层面结构键进行设计，十分硬核。

左上角印有CONVERT字样。

下方区域设有RGB灯带，该灯带基于电影《创战纪》的光轮摩托灵感进行设计，用有十分炫酷的灯效。

机身背面左上角设有氘元素符号，作为氢的同位素，氘原子核中有一个质子和一个中子，其相对原子质量为普通氢的二倍，因此也被称为重氢。

背面右上角印有产品英文名称——DAOPOWERCHARGER。

机身一端触控区域内置弹簧，轻轻触摸该处可实现魔彩屏屏保与接口实时功率显示界面切换。

另一端外壳上印有150W字样，表明产品最大输出功率。

底部黑色外壳印有充电器详细参数。

充电器参数特写

型号：PA0228

输入：100-240V~50/60Hz3AMax

USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A140WMax

PPS：5-21V5AMax

USB-A输出：5V3A、9V3A、12、15V2A30WMax

USB-C1+USB-C2输出：90W+45W135WMax

USB-C1+USB-A1输出：100W+30W130WMax

USB-C2+USB-A1输出：5V3A15WMax

USB-C1+(USB-C2+USB-A1)输出：100W+15W115WMax

DC输出：20

制造商：努比亚技术有限公司

充电器配备可折叠国标插脚，为差旅/商务出行人士提供便携的使用体验。

输出端配备1A+2C+1DC四个接口，右侧设有交互式全彩显示屏，并贴有防刮保护膜保护。

DC口支持最大150W输出，最大输出电流可达7.5A，搭配附带的DC连接线，满足游戏本用户大功率充电需求，是专为游戏党设计的接口，扩大了产品应用群体，是一般充电器所不具备的。

两个USB-C接口支持最新快充标准下的140W快充，与苹果原装快充相同的性能，同样可以满足苹果用户MacBookPro最高140W快速充电需求。

USB-A口支持30W快充，性能足以满足一般设备日常充电需求，多口充电亦无需等待。

实测充电器机身长度为100.62mm。

高度为71.3mm。

厚度为34.99mm。

另外测得充电器净重约为437g。

电源线桌面超能模块与充电器组装使用场景一览，贴合紧密牢固，相同的设计元素看着浑然一体无违和感。

RGB灯环支持流动、呼吸、炫彩、常亮四种灯效模式，配色方面支持全彩和单色自由切换。实际应用中，用户可在充电器通电状态下通过手机蓝牙快捷连接APP进行相应的设置操作。

全彩魔显屏支持百种桌面动态待机动画，甚至是手机相册里的图片都能选用，用户也可以通过APP进行自定义。

通过触控切换界面，显示屏还能实时显示四个接口的输出电压、电流以及功率，让用户对每个设备的充电状况一目了然。

不仅如此，显示屏支持重力感应，横竖不同的摆放方式用户都能很自然的进行查看。

使用ChargerLABPOWER-ZKM003C测得USB-C1口支持FCP、SCP、AFC、/5、、、PPS、DCP、充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-21V5A一组PPS电压档位。

测得USB-C2口支持FCP、SCP、AFC、/5、/5、、PPS、DCP、充电协议。

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-21V5A一组PPS电压档位，测试结果与USB-C1口的相同。

最后测得USB-A口支持FCP、SCP、AFC、、DCP、充电协议。

氘锋150W全能充GaN充电器拆解

看完了氘锋150W全能充GaN充电器的开箱和测试，下面就进行拆解，一起看看内部的方案和用料。

首先沿壳体接缝撬开充电器外壳，折叠插脚与内部PCBA模块通过导线焊接连接。

从外壳中抽出PCBA模块。

外壳内部屏幕通过连接器连接到显示控制小板。

小板通过散热片上的卡扣固定。

LCD屏幕采用金属背壳，来自ORIC欧瑞科电子。

折叠插脚通过导线焊接连接到PCBA模块供电。

充电器PCBA模块表面覆盖铜片散热，铜片喷涂银色底漆，并印刷氘字样。

散热铜片与PCBA模块之间通过麦拉片绝缘。

铜片焊接固定到PCBA模块。

绝缘麦拉片印有碳纤维纹理。

刮掉铜片表面的银色油漆，露出黄铜本色。

使用游标卡尺测得PCBA模块长度约为65mm。

宽度约为94.9mm。

厚度约为28.7mm。

拆下PCBA模块表面覆盖的散热片和麦拉片，PCBA模块对应PFC电路的位置采用灌封工艺。

显示控制小板通过排针连接到PCBA模块，并通过排线连接RGBLED彩灯。

取下粘贴的RGBLED排线，在铜片上粘贴匀光塑料片。

匀光塑料片采用双面胶粘贴固定。

排线共焊接12颗贴片RGLED。

RGBLED灯贴片焊接。

连接排线印有KunX坤兴LOGO，型号和日期。

背面焊接连接排针。

蓝牙SOC芯片来自富芮坤，型号FR8008GP，是一款高性能芯片，内部集成射频，电源管理和低功耗蓝牙基带，内置PSRAM，支持显示屏驱动。

芯片外置24.000MHz无源晶振。

连接屏幕的插座特写。

广芯BCT323636通道LED驱动器用于12颗RGBLED驱动。

连接RGBLED的插座特写。

连接到主板的排针特写。

PCBA模块对应PFC电路和整流桥的位置填充灌封胶。

背面也同样被灌封胶密封。

对应蓝牙小板的位置采用塑料板绝缘定位。

清理掉PCBA模块表面的封胶，开始观察电路设计。

PCBA模块正面一览，底部焊接滤波电感，滤波电容，共模电感，保险丝和整流桥。左侧焊接PFC升压电感，电感上方和右侧焊接高压滤波电容。在中间位置为LLC变压器，右侧焊接滤波电容和降压电感，输出协议小板垂直焊接。

通过对PCBA模块正反面的观察发现，努比亚这款150W氮化镓充电器采用PFC+LLC开关电源，搭配同步整流，固定电压输出。输出采用三路独立的降压电路，实现三口快充输出和DC输出。下面我们就从输入端开始了解整个充电器的设计和用料。

PCBA模块侧面一览，焊接保险丝，NTC热敏电阻，共模电感，整流桥等元件。

输入端保险丝规格为5A250V。

绿色NTC热敏电阻用于抑制上电浪涌电流，型号2.5D-11。

第一级共模电感采用漆包线和绝缘线绕制。

安规X2电容来自JURCC捷威电子，规格为0.47μF。

第二级共模电感采用麦拉片包裹绝缘。

共模电感采用扁铜线绕制，底部焊接绝缘支架。

整流桥使用螺丝固定散热片。

整流桥来自扬杰电子，型号GBU1508，规格为15A800V。

两颗薄膜电容来自JURCC捷威，为MPP85-BOX系列PFC滤波专用电容，规格为0.47μF450V。

侧面焊接滤波电感，PFC升压电感和高压滤波电容。

滤波电感采用磁环绕制。

电源主控芯片来自MPS芯源半导体，型号HR1275，是一颗采用临界和断续混合模式的PFC控制与电流模式LLC二合一数字控制器，可以通过UART接口配置。芯片内置节电技术，可以帮助实现整个工作范围内的效率优化。芯片内置高压启动和X电容放电，并支持PG信号输出。

为主控芯片供电的滤波电容来自丰宾，规格为100μF35V。

PFC升压开关管采用英诺赛科INN650D260A，额定耐压为650V，导阻260mΩ，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。

INN650D260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷符合RoHS、无铅、欧盟REACH法规，采用DFN8*8封装。

英诺赛科INN650D260A资料信息。

充电头网拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破2.7亿颗。

两颗0.2Ω电阻并联检测PFC开关管电流。

PFC升压电感采用ATQ27磁芯。

PFC整流管来自PY平伟，型号MUR860G，规格为600V8A，采用TO252封装。

高压滤波电容来自丰宾，其中两颗规格为47μF420V。

另外一颗规格为56μF420V。

两颗LLC开关管来自英诺赛科，型号为INN650DA260A，这是一颗高性价比、耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺改进，性能有明显的提升，适用于65-120W的反激架构，120-200W的LLC架构。

INN650DA260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，采用DFN5*6封装。

英诺赛科INN650DA260A资料信息。

谐振电容来自JURCC捷威，为MPP92-BOX谐振电容，规格为0.033μF630V。

谐振电感采用EE15磁芯绕制。

开关变压器磁芯采用胶带严密缠绕绝缘。

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1101K。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗贴片Y电容料号为TMY1221K。

同步整流控制器来自MPS，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。

同步整流管来自华润微，型号CRSM062N10N，NMOS，耐压100V，导阻为5.7mΩ，采用DFN5*6封装。

两颗同型号的同步整流管用于LLC整流。

八颗滤波电容来自PolyCap柏瑞凯，为RT系列高纹波电流产品，其中七颗规格为470μF35V，用于开关输出滤波和USB-C口输出滤波。

一颗规格为820μF25V，用于DC口输出滤波。

充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

磁环电感用于输出滤波。

MPSMP2451开关降压转换器用于为垂直焊接的小板供电。

搭配使用的降压电感和二极管以及滤波电容。

输出端焊接一块小板，焊接DC输出接口，USB-C母座和USB-A母座。

小板背面粘贴麦拉片绝缘。

在小板侧面焊接触摸弹簧，用于检测触摸操作。

小板正面焊接DC输出插座，两个USB-C接口，USB-A接口，右侧焊接连接显示小板的插座。

小板背面焊接两颗协议芯片，对应三个USB接口的VBUS开关管。

英集芯IP2736详细资料。

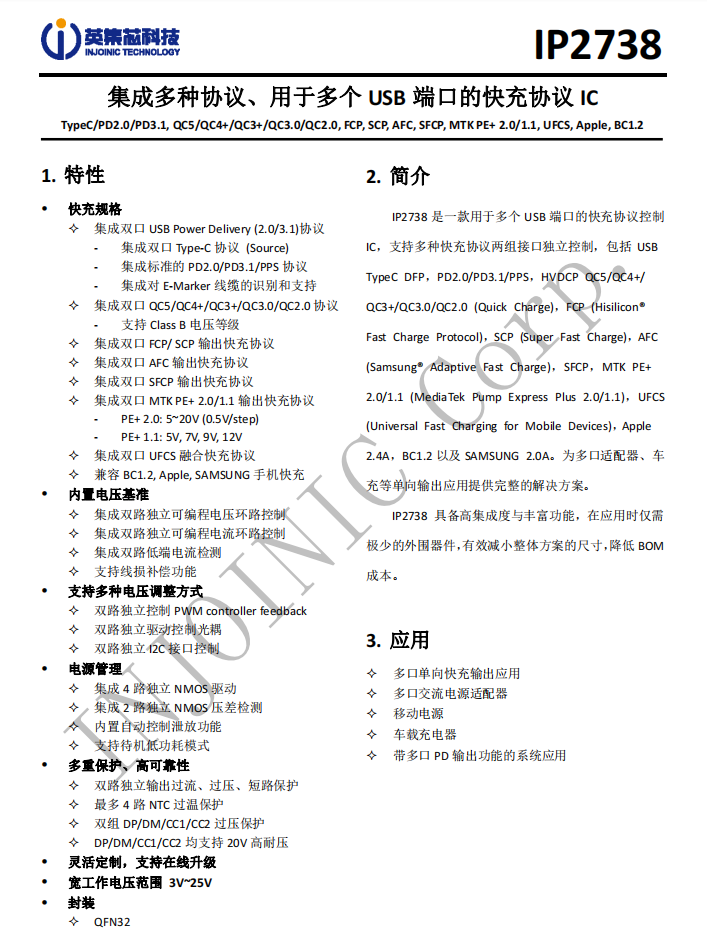

英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W2C1A氮化镓充电器、安克65W2C1A二合一氮化镓超极充、绿联140W2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

对应三路降压电路的降压控制器与MOS管特写。

同步降压控制器来自硅动力，型号SP1250HN，支持9-40V宽范围输入电压，最大输出电流8A。SP1250HN支持恒压恒流模式，通过外置电阻进行过电流保护设置。芯片内部集成可调节的线损补偿，支持过热保护，输出过电流和短路保护。采用QFN3*3-16封装，适用于车充，DC-DC转换器应用。

硅动力SP1250HN资料信息。

搭配使用的MOS管来自华羿微，型号HYG017N04，NMOS，耐压40V，导阻1.6mΩ，采用PDFN5*6-8L封装。

充电器内部共使用三路对应的同步降压控制器和降压MOS管。

三颗降压电感分别对应三路输出。

输出VBUS开关管来自威兆半导体，型号VSE014P04M，是一颗耐压40V的PMOS，导阻为9.5mΩ，采用PDFN3333封装。共使用三颗对应三路输出。

威兆半导体VSE014P04M资料信息。

DC输出插座通过焊接连接。

USB-C母座过孔焊接固定，黑色胶芯不露铜。

USB-A母座采用红色胶芯。

在小板侧面焊接触摸弹簧，用于充电器的触摸操作。

搭配使用的协议芯片丝印223B，采用SOT23-6封装。

全部拆解一览，来张全家福。

充电头网拆解总结

氘锋150W全能充GaN充电器采用透明的外壳设计，能够观察到充电器内部器件，同时配有RGBLED彩灯和彩色液晶屏幕，整体来说非常酷炫，并且还能实时了解充电器的供电状态。这款充电器具备2C1A以及一个DC接口，USB-C接口支持快充，DC接口具备150W输出功率，满足笔记本电脑和手机供电需求。

充电头网通过拆解了解到，努比亚这款氮化镓充电器采用部分灌封工艺，搭配黄铜散热片提升散热性能。充电器内置MPSHR1275PFC+LLC二合一控制器，搭配两颗英诺赛科INN650D260A和两颗INN650DA260A氮化镓开关管组成固定电压输出的开关电源。

输出降压方面采用英集芯IP2738搭配IP2736进行协议控制，使用三颗硅动力SP1250HN同步降压控制器用于USB-C接口和DC接口输出降压。高压滤波电容来自丰宾，输出滤波电容来自柏瑞凯。充电器内部元件均为一线品牌，做工和用料扎实可靠。
